AEP115-sarjan huipputarkkuus planeettavaihteisto
Tyyppi: planeettavaihteisto kierrehampailla
Vaihteiston suojausluokka: IP65
Suhde: 3, 4, 5, 7, 10 (yksi vaihe)
Suhde: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (kaksivaiheinen)
Vakiovälys P1: Pienempi tai yhtä suuri kuin 3 kaarenminuuttia (yksi vaihe); Vähemmän tai yhtä suuri kuin 5 kaariminuuttia (kaksivaiheinen)
Vakiovälys P2: Pienempi tai yhtä suuri kuin 5 kaarenminuuttia (yksi vaihe); Vähemmän tai yhtä suuri kuin 7 kaariminuuttia (kaksivaiheinen)
Tehokkuus: suurempi tai yhtä suuri kuin 95 % (yksi vaihe); Suurempi tai yhtä suuri kuin 92 % (kaksivaiheinen)
- Nopea toimitus
- Laatuvakuutus
Mukauttaminen saatavilla
Tuotteen esittely

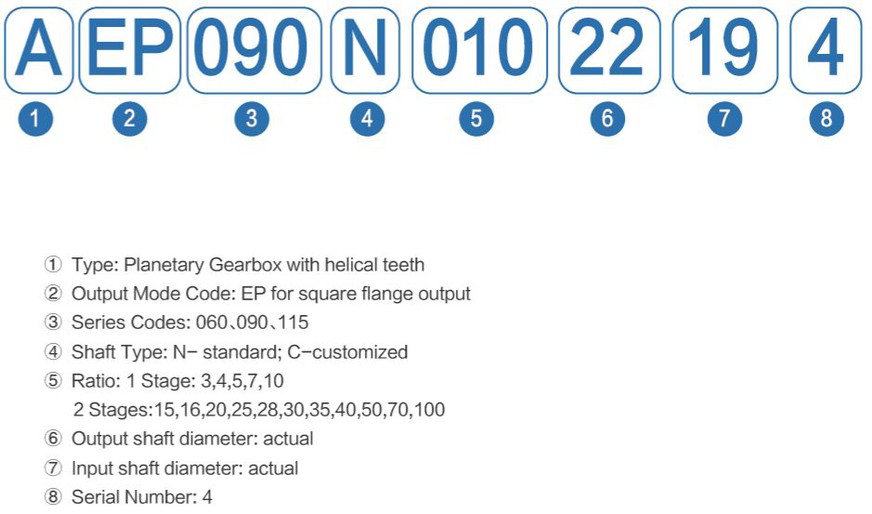

AEP:n nimeämissääntö (Esimerkiksi: AEP-090N-010-22-19-4)
Suorituskykytiedot
|
Tekninen parametri |
1 vaihe |
2 vaihe | |||||||||||||||
|
Suhde |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Nimellislähtömomentti T2N |
NM |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
330 |
300 |
310 |
300 |
260 |
330 |
300 |
230 |
|
Hätäpysäytysmomentti T2NOT |
NM |
3 kertaa nimellislähtömomentti |
|||||||||||||||
|
Nimellistulon nopeus n1N |
.rpm |
4000 |
|||||||||||||||
|
Max.Input Speed n1B |
.rpm |
8000 |
|||||||||||||||
|
Pienempi välys P1 |
Arcmin |
Pienempi tai yhtä suuri kuin 3 |
Pienempi tai yhtä suuri kuin 5 |
||||||||||||||
|
Normaali välys P2 |
Arcmin |
Pienempi tai yhtä suuri kuin 5 |
Pienempi tai yhtä suuri kuin 7 |
||||||||||||||
|
Vääntöjäykkyys |
Nm/kaarimin |
25 |
|||||||||||||||
|
Suurin taivutusmomentti F2rB |
N |
6100 |
|||||||||||||||
|
max.aksiaalinen kuorma F2aB |
N |
3350 |
|||||||||||||||
|
Käyttöikä |
Hr |
20000 |
|||||||||||||||
|
Tehokkuus η |
% |
Suurempi tai yhtä suuri kuin 95 % |
suurempi tai yhtä suuri kuin 92 % | ||||||||||||||
|
Käyttölämpötila |
tutkinnon |
-10 astetta ~90 astetta |
|||||||||||||||
|
Voitelu |
Synteettiset voiteluöljyt |
||||||||||||||||
|
Vaihteiston suojausaste |
IP65 |
||||||||||||||||
|
Asennusasento |
kaikkiin suuntiin |
||||||||||||||||
|
Melutaso (n=3000rpm, Na Load.50cm) |
dB(A) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
Massion hitausmomentit J1 |
kg.cm2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |
Mekaaninen mitta
Sopiva moottorin koko
|
AEP115 Sarja |
Vaihe | Suhde | Lähtöakselin halkaisija | Tuloakselin halkaisija | Halkaisija x moottorin akselin pituus/moottorin ohjauksen halkaisija ja korkeus/QTY-halkaisija-asennusreikien etäisyys |
| Yksi vaihe | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 | ||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| Kaksi vaihetta |
15/16/20/25/28/30/ 35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 28 | Φ28*63/Φ110*6/4-Φ9-Φ145 |
UKK
K: Mikä on planeettavaihteiston tarkoitus?
V: Planeettavaihteiston tarkoitus on siirtää tehokkaasti vääntömomenttia ja säätää pyörimisnopeutta tulo- ja lähtöakselin välillä erilaisissa mekaanisissa sovelluksissa.
K: Kuinka planeettavaihteisto saavuttaa erilaisia välityssuhteita?
V: Planeettavaihteisto saavuttaa erilaisia välityssuhteita käyttämällä erilaisia hammaspyörien lukumäärää ja järjestämällä ne tiettyihin kokoonpanoihin. Yhdistämällä erilaisia vaihdesarjoja vaihteistolla voidaan saavuttaa laaja valikoima välityssuhteita.
K: Onko tuotteet testattu ennen toimitusta?
V: Kyllä, ehdottomasti. Kaikille moottoreillemme tehdään perusteellinen 100 % QC-testaus ennen toimitusta niiden laadun ja suorituskyvyn varmistamiseksi.
K: Mikä on tarkkuusplaneettavaihteiston tehokkuus?
V: Tarkkuusplaneettavaihteiston hyötysuhde on tyypillisesti 90–98 % riippuen tekijöistä, kuten vaihteiston laadusta, voitelusta ja erityisistä kuormitusolosuhteista, joissa se toimii.
K: Kuinka pääsen tehtaallesi?
V: Tehtaamme sijaitsee kätevästi lähellä Shanghai Hongqiaon lentokenttää. Saapuessasi järjestämme noudon lentokentältä.
K: Oletko valmistaja, kauppayhtiö vai kolmas osapuoli?
V: Olemme valmistaja, ja yrityksemme on perustettu vuonna 1999.
