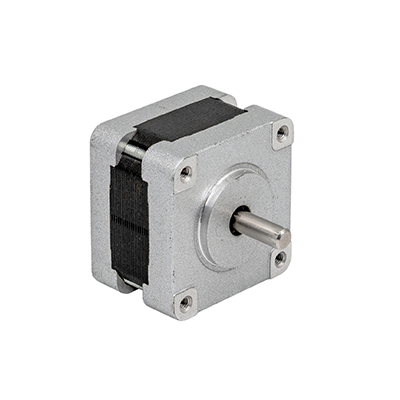

NEMA 16 Bipolaarinen 1,8 astetta 0,18 Nm (25 oz.in) 0,65 A 4,6 V 39 x 39 x 31 mm 4-johtoinen askelmoottori

Tekninen parametri

Tuote	Tekniset tiedot
Askelkulman tarkkuus	±5%
Resistanssin tarkkuus	±10%
Induktanssin tarkkuus	±20%
Lämpötilan nousu	80K max.
Ympäristön lämpötila	-20 astetta ~+50 astetta
Eristysvastus	100MΩMin.@ 500VDC
Läpilyöntilujuus	Minuutti @500VAC∙5mA Max.
Akselin säteittäinen leikkaus	0.06Max.@450g
Akselin aksiaalinen välys	0.08Max.@450g



Tekniset ominaisuudet

Malli nro.	Polar	Arvioitu Jännite	Nykyinen/ Vaihe	Vastus/ Vaihe	Induktanssi/ Vaihe	Holding Vääntömomentti		#/ Johtoja	Roottori inertia	Paino	Pituus
		V	A	Ω	mH	oz-in	kgf · cm		g∙ cm2	kg	mm
39H031H-0654	Kaksisuuntainen mieliala	4.6	0.65	7	11	25	1.8	4	18	0.17	31







Vedä ulos vääntömomenttikäyrä













































FAQ

K: Mitä tekijöitä tulee ottaa huomioon askelmoottoria valittaessa?

V: Askelmoottoria valittaessa on otettava huomioon useita tekijöitä sen varmistamiseksi, että se sopii aiottuun käyttötarkoitukseen. Tässä on joitain tärkeitä huomioitavia tekijöitä:

1. Vääntömomenttivaatimus: Määritä sovelluksellesi tarvittava vääntömomentti ottaen huomioon kuormitus ja kiihtyvyys/hidastusvaatimukset. Varmista, että valittu askelmoottori pystyy tarjoamaan riittävän vääntömomentin näiden vaatimusten täyttämiseksi.



2. Askelresoluutio: Harkitse sovelluksessasi vaadittua tarkkuustasoa ja askelresoluutiota. Askelmoottoreilla on erilaiset askelkulmat. Valitse moottori, joka voi tarjota tarvittavan tarkkuuden.



3. Nopeusvaatimukset: Arvioi sovelluksellesi tarvittava nopeusalue. Askelmoottoreilla on rajoituksia korkean nopeuden käytössä johtuen tekijöistä, kuten taka-EMF ja roottorin hitaus. Varmista, että valittu moottori saavuttaa halutut nopeudet säilyttäen samalla riittävän vääntömomentin.



4. Jännitteen ja virran nimellisarvot: Tarkista askelmoottorin jännite- ja virtaarvot. Nimellisjännitteen tulee olla yhteensopiva virtalähteesi kanssa, ja virran nimellisarvon tulee vastata moottorin ohjaimen kapasiteettia. Käyttö määritetyillä jännite- ja virta-alueilla auttaa varmistamaan optimaalisen suorituskyvyn ja pitkän käyttöiän.



5. Moottorin koko ja asennus: Harkitse askelmoottorin fyysistä kokoa ja asennusvaatimuksia varmistaaksesi, että se voidaan integroida oikein järjestelmääsi. Tarkista mitat, akselin koko ja kiinnitysreikien kuviot yhteensopivuuden varmistamiseksi.



6. Ympäristötekijät: Arvioi ympäristöolosuhteet, joissa askelmoottori toimii. Harkitse sellaisia ​​tekijöitä kuin lämpötila, kosteus ja pölyn tai kosteuden esiintyminen. Valitse sopivalla suojauksella varustettu moottori tai harkitse tarvittaessa lisäkotelointia tai jäähdytystoimenpiteitä.



7. Ohjaimen yhteensopivuus: Varmista, että valittu askelmoottori on yhteensopiva moottoriohjaimesi tai ohjaimesi kanssa. Tarkista liitännän tyyppi (esim. askel/suunta, SPI) ja tiedonsiirtoprotokolla varmistaaksesi saumattoman integroinnin ohjausjärjestelmääsi.



8. Sovelluskohtaiset vaatimukset: Harkitse sovelluksesi erityisiä vaatimuksia, kuten melutasoa, luotettavuutta, käyttösuhdetta ja mahdollisesti tarpeellisia erikoisominaisuuksia tai sertifikaatteja (esim. RoHS-yhteensopivuus).



Ottamalla nämä tekijät huomioon ja sovittamalla ne sovelluksesi vaatimuksiin, voit valita askelmoottorin, joka täyttää suorituskykytarpeesi ja integroituu hyvin järjestelmääsi.
