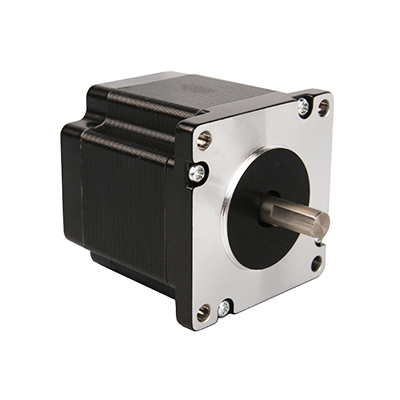

NEMA 24 Bipolaarinen 1,8 asteen 2,5 Nm (347 oz.in) 3A 2,1 V 60 x 60 x 86 mm 4-johtoinen askelmoottori

Tekninen parametri

Tuote	Tekniset tiedot
Askelkulman tarkkuus	±5%
Resistanssin tarkkuus	±10%
Induktanssin tarkkuus	±20%
Lämpötilan nousu	80K max.
Ympäristön lämpötila	-20 astetta ~+50 astetta
Eristysvastus	10OMΩMin.@ 500VDC
Läpilyöntilujuus	Minuutti @500VAC∙5mA Max.
Akselin säteittäinen leikkaus	0.06Max.@450g
Akselin aksiaalinen välys	0.08Max.@100g



Tekniset ominaisuudet

Malli nro.	Polaarinen	Arvioitu Jännite	Nykyinen/ Vaihe	Vastus/ Vaihe	Induktanssi/ Vaihe	Pitäminen Vääntömomentti		# of Johtoja	Roottori inertia	Paino	Pituus
		V	A	Ω	mH	oz-in	kgf · cm		g·cm2	kg	mm
60H086H-3004	Kaksisuuntainen mieliala	2.1	3	0.7	3.1	347	25	4	800	1.4	86





Vedä ulos vääntömomenttikäyrä







































UKK

K: Miksi askelmoottorit eivät yleensä ole ensimmäinen valinta nopeille sovelluksille, jotka vaativat nopeaa pyörimistä?

V: 1. Inertia ja roottorin massa: Askelmoottoreilla on suhteellisen korkea roottorin hitaus muihin moottorityyppeihin verrattuna. Tämä inertia voi rajoittaa niiden kykyä kiihtyä ja hidastua nopeasti, mikä tekee niistä vähemmän sopivia sovelluksiin, jotka vaativat nopeita nopeuden tai suunnan muutoksia.



2. Vääntömomentti-nopeusominaisuudet: Askelmoottoreiden käytettävissä oleva vääntömomentti pienenee nopeuden kasvaessa. Tämä tunnetaan vääntömomentin ja nopeuden ominaiskäyränä. Kun askelmoottorin nopeus kasvaa, kuormituksen voittamiseksi käytettävissä oleva vääntömomentti pienenee, mikä voi rajoittaa sen kykyä ylläpitää vääntömomenttia suuremmilla nopeuksilla.



3. Luonnollinen resonanssi ja värähtelyt: Askelmoottorit voivat kokea luonnollisia resonanssitaajuuksia niiden luontaisten mekaanisten ja sähköisten ominaisuuksien vuoksi. Näillä resonanssitaajuuksilla tai niiden läheisyydessä moottorin suorituskyky voi heikentyä, mikä johtaa lisääntyneeseen tärinään, heikentyneeseen tarkkuuteen ja jopa mahdollisiin ohitettuihin vaiheisiin. Suurinopeuksinen toiminta voi tuoda moottorin lähemmäs resonanssitaajuuksiaan, mikä tekee siitä herkemmän näille ongelmille.



4. Ohjausjärjestelmän rajoitukset: Nopeuteen, jolla askelmoottori voi toimia, vaikuttavat myös ohjausjärjestelmän ja moottorin ohjaimen ominaisuudet. Ohjausjärjestelmän on kyettävä generoimaan askelpulsseja korkeilla taajuuksilla, ja moottoriohjaimen tulee pystyä syöttämään riittävästi virtaa ja jännitetasoja moottorin käyttämiseksi suuremmilla nopeuksilla. Ohjausjärjestelmän rajoitukset voivat asettaa nopeusrajoituksia askelmoottorille.
